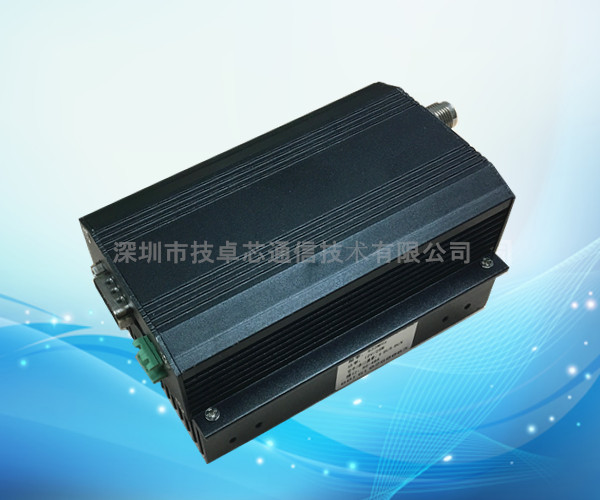

JZX2303大功率高速数传电台

传输距离:10Km

功率:DC12V/20W

体积:165MM/95MM/40MM(不含天线)

客服热线:0755-86541600
功能特点
☆ 发射功率 20W,高接收灵敏度-120dbm。
☆ 接收电流<100mA,20W: 发射电流<8A。
☆ 调制方式:GMSK,载频频率 230MHz。
☆ 基于 GMSK 的调制方式,采用高效通信协议,在信道误码率为 10 -2 时,可得到实际误码率 10 -5 ~
10 -6 。
☆ 采用数字频率合成技术,双锁相环及双 VCO,发射启动时间小于 8ms,大大优于国标规定的
100ms 要求;数据延时最短达 25ms。
☆ 在视距情况下,天线高度>8 米,可靠传输距离 10Km 以上。
☆ 提供透明的数据接口,能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信
号及假数据(所发即所收)。
☆ JZX2303 型电台标准配置提供 64 个信道,满足用户多种通信组合方式的需求。JZX2303 电台
可提供空中 9600bps、19200bps 二种通信波特率,串口可提供 4800bps、9600bps、19200bps、
38400bps、57600bps、115200bps 六种接口波特率,并且无线传输速率与接口波特率成正比,
以满足客户设备对多种波特率的需要。
☆ 在串口与空中相同速率下最大一次传输数据量可达 50K 字节。
☆ 即使是半双工通信,用户也无需编制多余的程序,只要从接口收/发数据即可,其它如空中
收/发转换,网络连接,控制等操作,电台能够自动完成。
☆ 采用高性能单片处理器,外围电路少,可靠性高,故障率低。

☆ 看门狗监控内部功能,改变了传统产品的组织结构,提高了产品的可靠性。

主要技术指标
1、综合指标
频率范围:223~236MHZ
信道间隔:25KHz
频率稳定度:+2.5PPM
调制方式:GMSK
空中传输速率: 9600/19200bps
信道数:64 个
天线阻抗:50Ω
环境温度:-30~70°C
湿度:10-90%相对湿度,无冷凝
重量:850g(含天线接口)
体积:165mm×95mm×40mm
2、接收机指标
接收灵敏度: -120dBm
邻道选择性: ≥65dB
调制信号频偏: ≤±5.0KHz
杂波及镜像抗扰性: ≥70dB
互调抑制比:≥65dB
3、发射机指标
射频输出功率:20W
邻道抑制比: ≥65dB
收发转换时间:<10ms

4、RS-232 接口

速率:4800/9600/19200/38400/57600/115200bps
数据流:1 位起始位、8 位数据位、校验位可选、1 位停止位
5、电源
直流供电,电压:10~13.5V,典型值 12.8V
6、功耗
接收守候电流:≤100mA
发射时整机工作电流: ≤8A
