无线传输模块的原理是什么？

文章来源：本站人气：3611发表时间：2016-10-21【小 中 大】

深圳技卓芯集无线传输模块研的发、生产、销售于一体，下面为大家介绍它的工作原理。无线传输模块的发射与接收主要采用nRF401作为主工作核心，nRF401是工作在433MHz ISM频段的单片无线收发芯片。nRF401最大传输速率为20kbps，可以和各种单片机和微控制器连接，控制简单方便。配合简单的通信协议，就可以使用nRF401实现无线数据传输。采用点对多点半双工通信机制，设计一个简单有效的通信协议，实现对所采集到的数据进行有效传送。

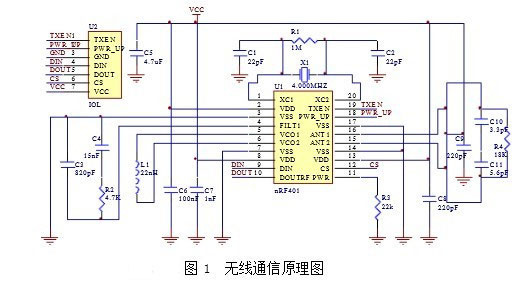

　　最简单的多机通信方式就是使用串行通信，所以使用单片机串行口配合nRF401芯片，就可以实现简单有效的点对多点通信。其工作原理图如图1所示

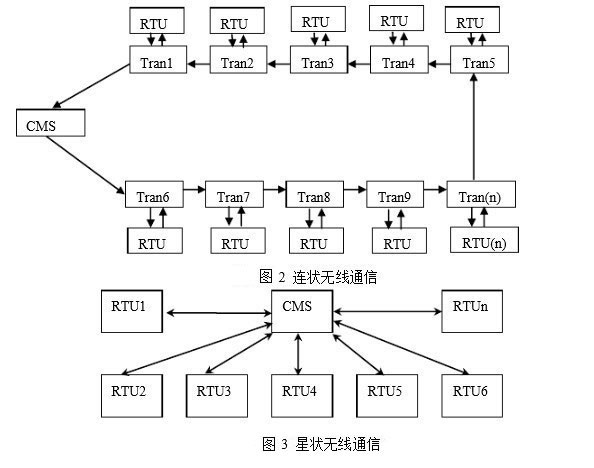

常用的点对多点通信方式有星状和链状两种。如图2系统由一台中央监控设备CMS (Central Monitoring System)和多台远程终端设备MRTU(Multiple Remote Termial Unit)构成点对多点多任务无线通信系统。在中央监控设备CMS与远程终端RTU(Remote Termial Unit)之间用多台中转设备Tran作为中转站，以便起到暂存数据和延伸距离的作用。中转站之间，以单向通信方式进行传递数据。如图3系统由一台中央监控设备CMS和多台远程终端设备MRTU构成点对多点多任务无线通信系统。
