技卓芯JZX811A/B 组网模块组网结构详解

文章来源:本站人气:703发表时间:2018-08-08

       技卓芯JZX811A/B 自组网模块采用LoRa扩频技术,其工作频率集 433MHZ 和 490MHZ 于一体,只需简单设置一下信道即可完成工作频率的转换,极大地满足了各种应用环境的使用要求,提高了通讯系统抗干扰能力。

       自组网络是平面式的对等网状网络,网络中每个节点都能作为路由节点和目标节点使用。通讯模块采用本公司自组网协议,充分使用网络中的路由冗佘,每个节点除了主路径之外,还有多条备用路径;网络具有良好的自愈性,当某个节点与中心之间访问链路失效后,中心可自动启动该节点的路径修复功能。

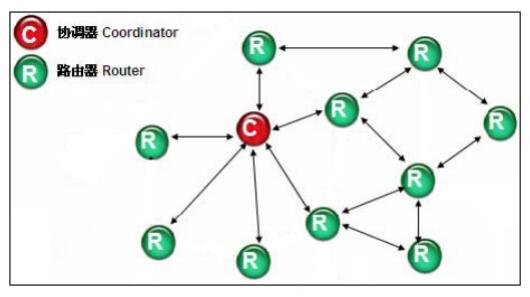

       技卓芯JZX811 组网网络由一个协调器 JZX811B(Coordinator)和若干个节点 JZX811A(Router),组成,其系统结构如下图所示:
技卓芯JZX811A/B 模块的技术指标:
       1.调制方式:LoRa;
       2.工作频率:433MHz/490MHZ;
       3.发射功率:50mW(17dB);
       4.接收灵敏度:-139dBm;
       5.发射电流:150mA;
       6.接收电流:15mA;
       7.休眠电流:JZX811A:6uA; JZX811B 无休眠;
       8.信道速率:200/300/600/1200/2400/4800/9600/19200Bit/s;
       9.串口速率:1200/2400/4800/9600/19200Bit/s;
       10.接口类型:TTL、RS232、RS485;
       11.接口数据格式:8E1/8N1/8O1 用户可定做;
       12.工作电源:DC 3.3~5.5V;
       13.工作温度:-20℃~75℃;
       14.工作湿度:10%~90%相对湿度,无冷凝;
       15.每包最大字节数:230 个字节;
       16.最大路由级数:5级。
